一、产品特性
1. 结构设计： （ 1） 纯平面结构，人体工程学设计，纤巧美观、流线造型、工艺精良；
（ 2）显示、触控、 PC 系统一体化超薄设计；
2. 使用效果：
（ 1） 采用最新研发的投射式电容屏，完美 10 点触摸，支持手写及多点手势；
（ 2） 触摸速度小于 3ms，精确度好，使用简单便捷、易于维护；
（ 3）抗光干扰，确保操作的准确性（强光直射照常使用）；
3. 扩充性好：配置灵活，可扩充安装客户需求的各种功能配件；
4. 安全性高：铝合金+钣金结构，无锐利边缘，耐磨防腐烤漆工艺，整体防暴设计；
5. 性能稳定：先进的设计理念，严格的生产工艺，产品品质稳定可靠，故障率低；
6. 安装简便： 支持上电开机，免除现场安装调试；

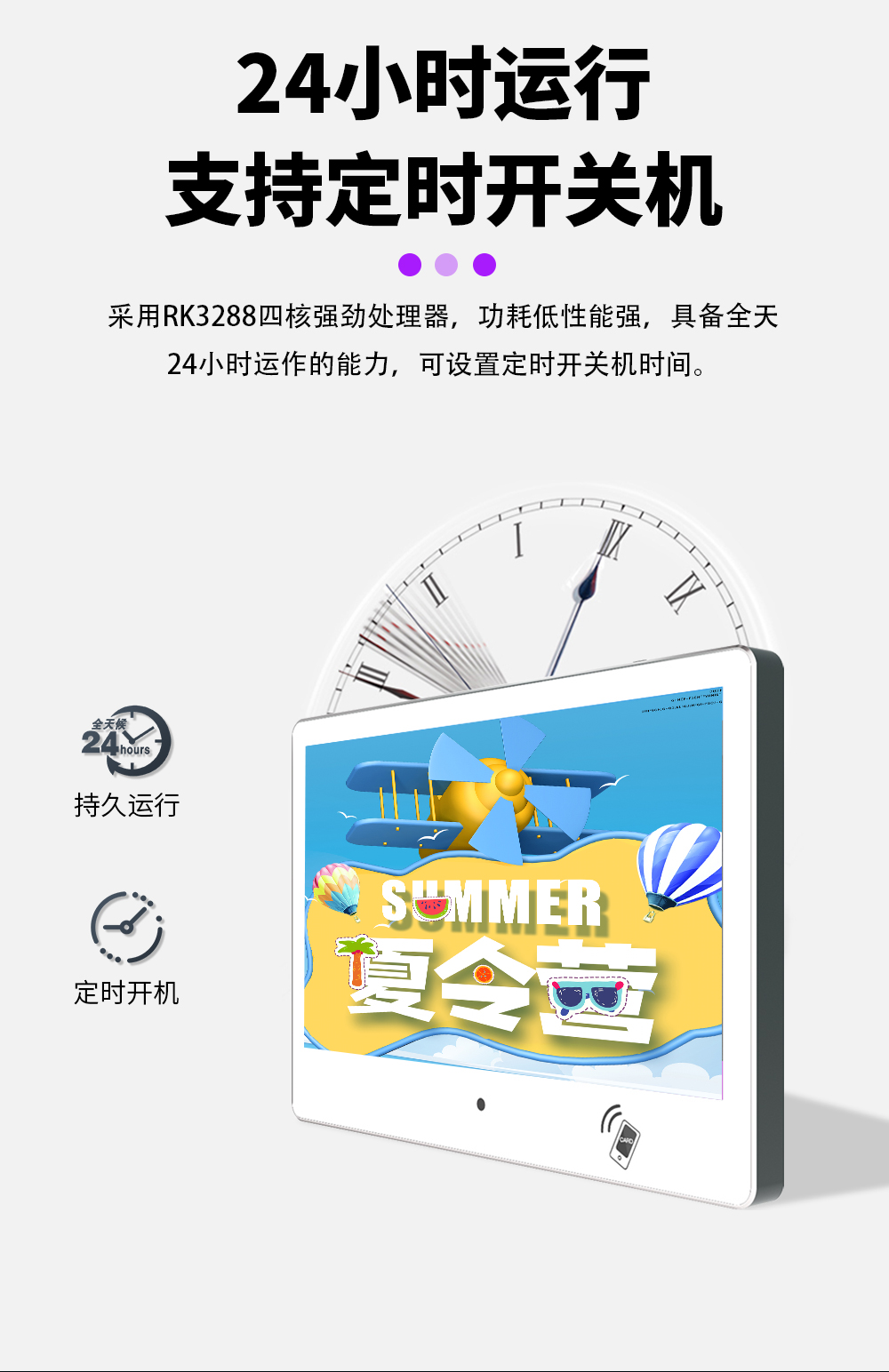

7. 支持定时开关机功能，实现无人值守功能；
8. 内置电源且有 PVC 保护层， 无外露适配器等。
二、 相关证书
1、 3C 证书
2、 中国节能认证证书
3、 质量体系认证iso:9001
4、 外观专利
5、 实用新型专利
三、产品尺寸（接受各种定制，欢迎咨询)

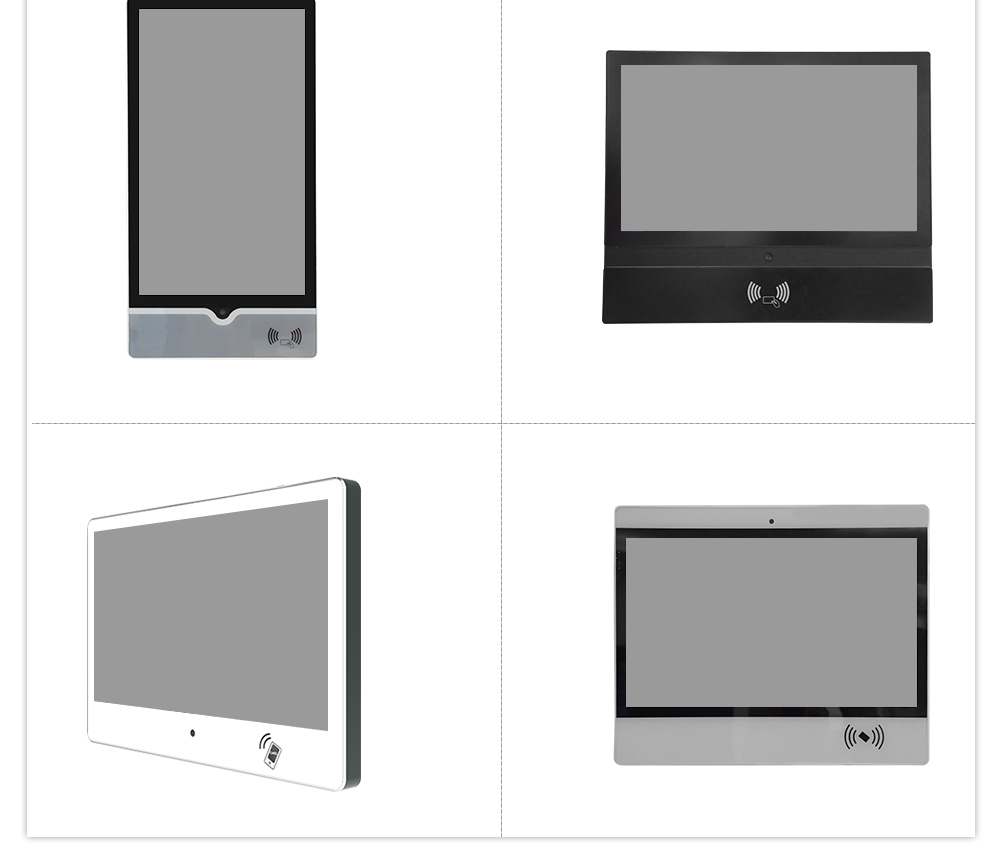

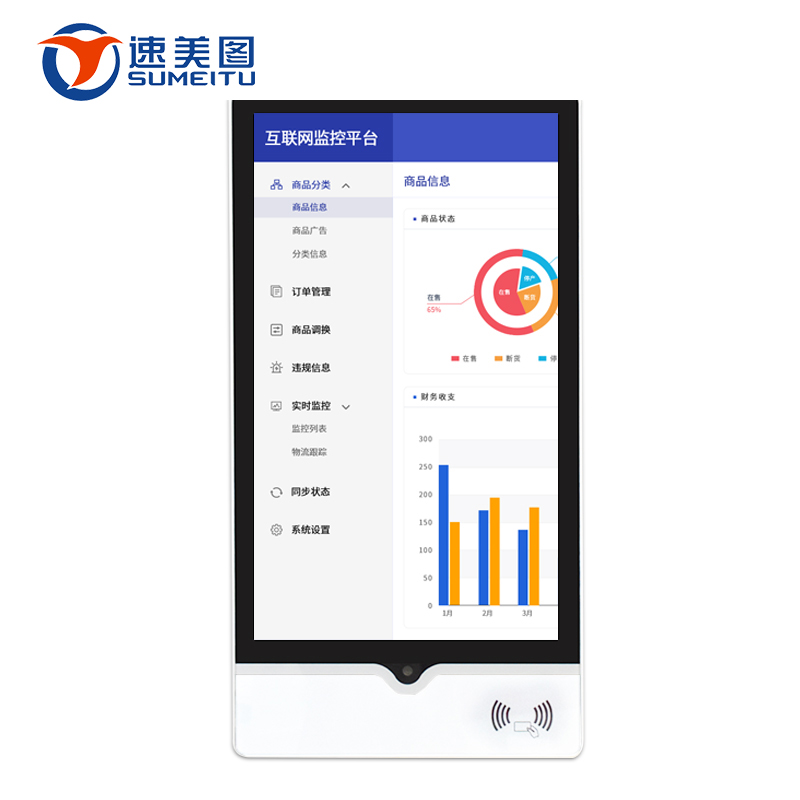

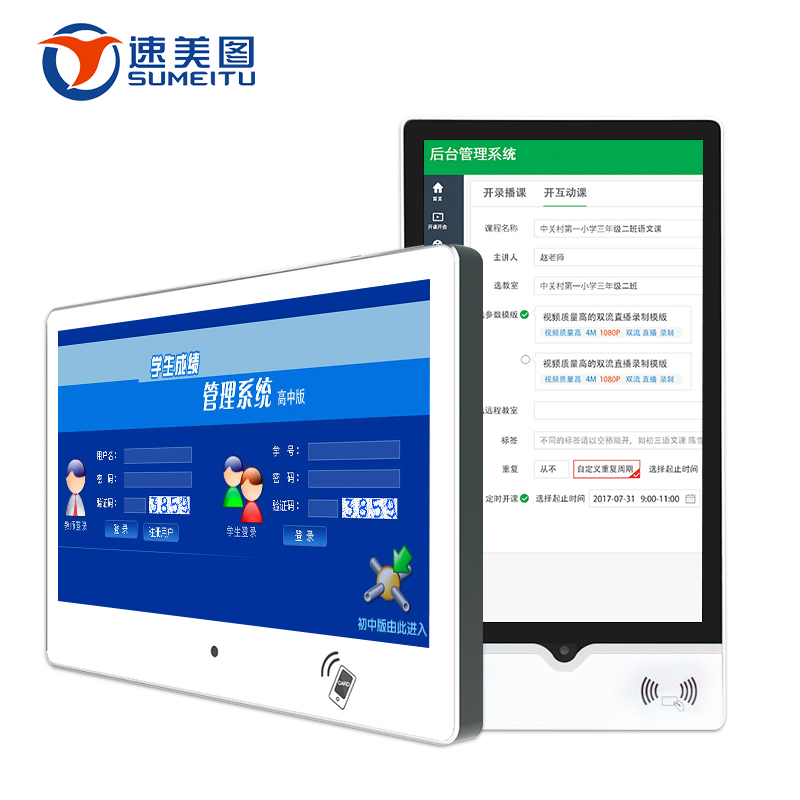

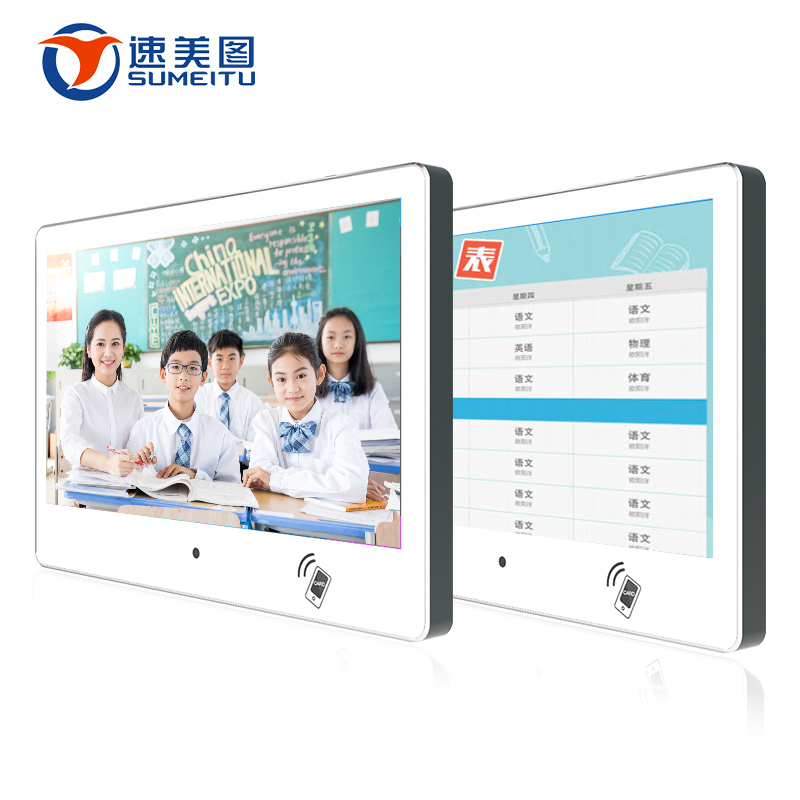

型号：SS-C系列
尺寸：15.6’、17.3’、21.5’（接受定制）

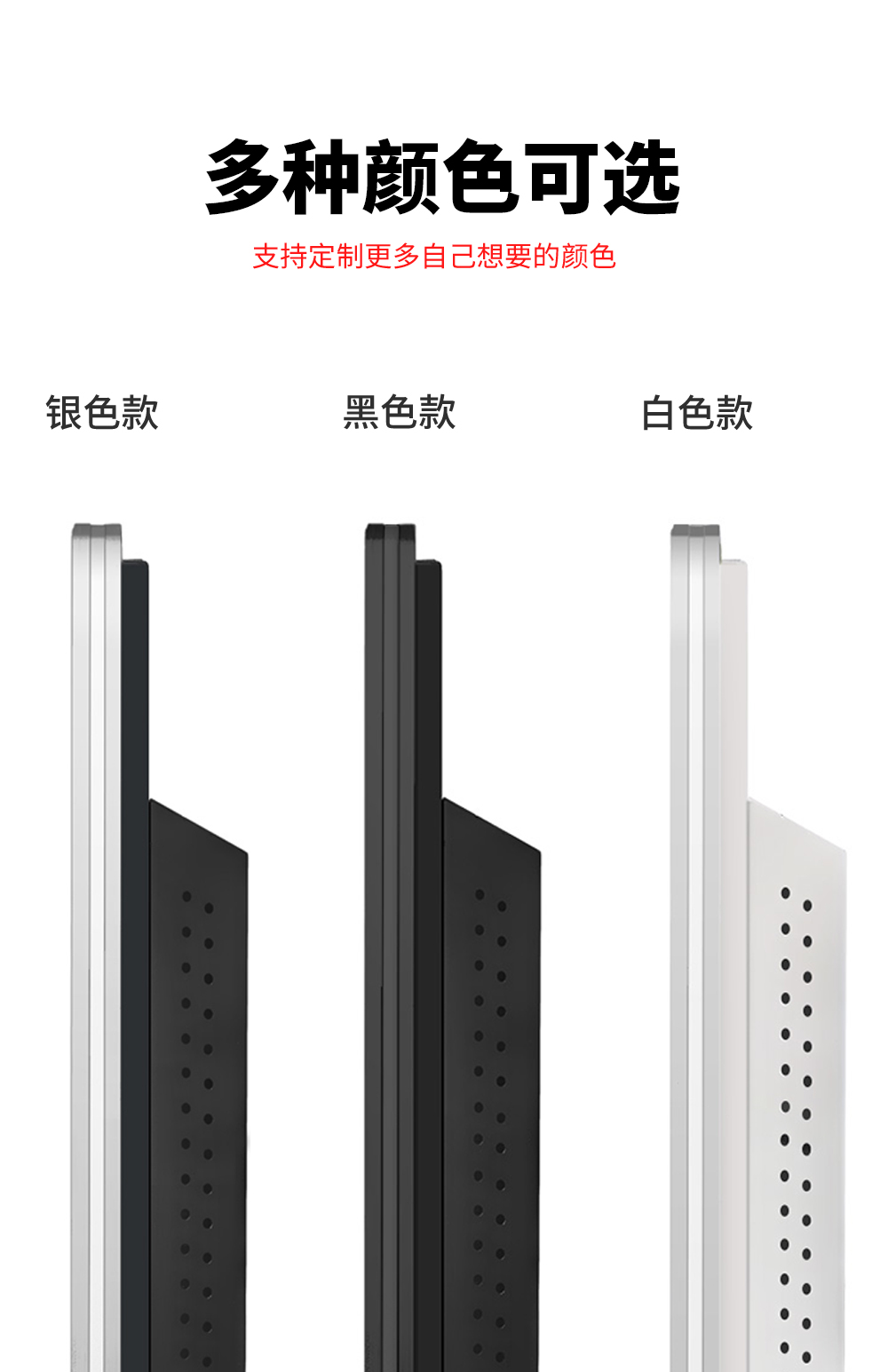

颜色：黑白配、白色、颜色可定制；

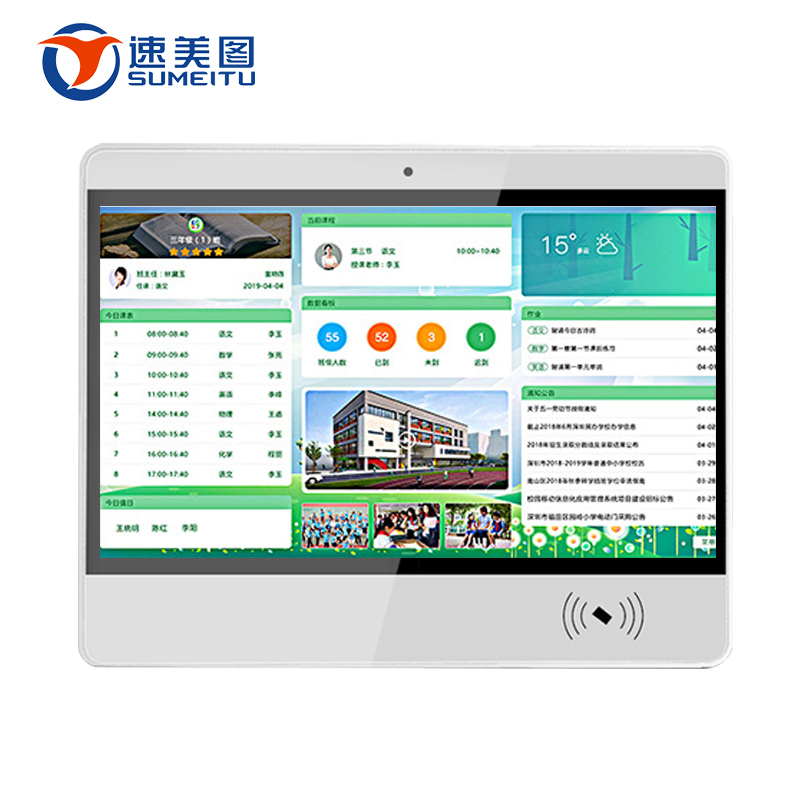

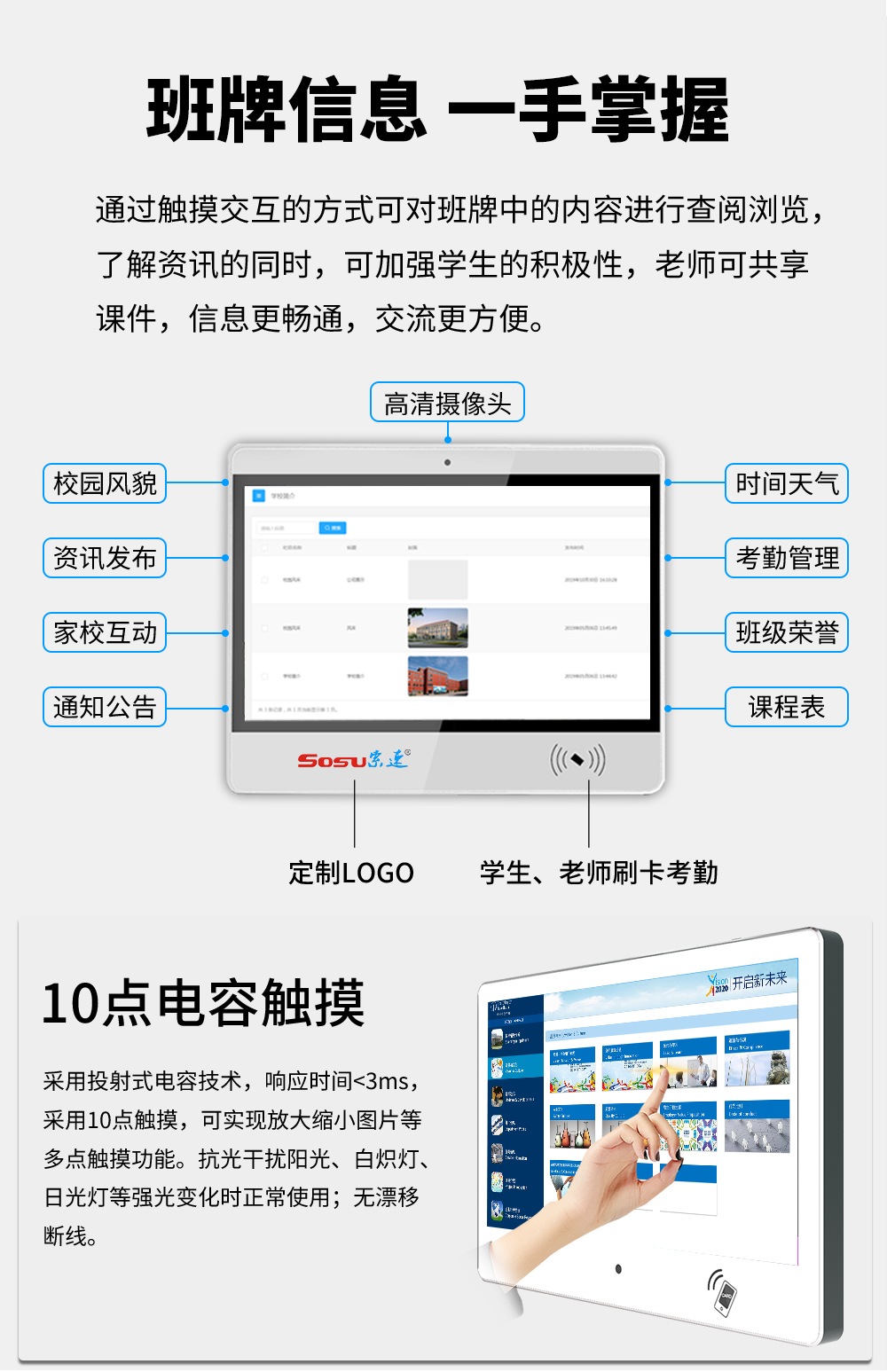

应用：电子班牌、智慧班牌、商业用途、展示展览等

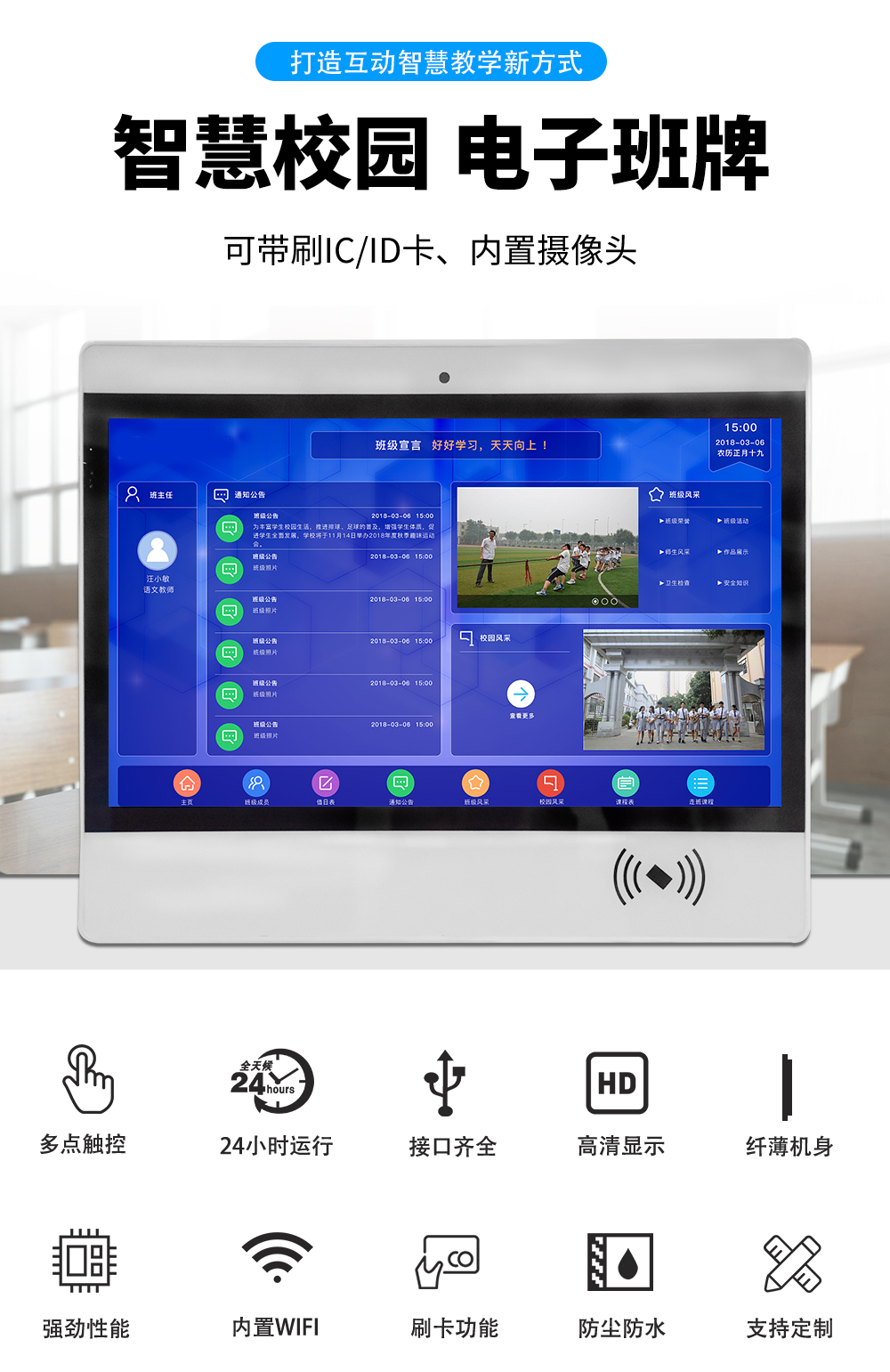

特点：超薄仅28mm厚度、全贴墙式设计，可带刷IC卡、 身份证刷卡、摄像头、指纹识别等多种定制功能；
规格 |
15.6 寸 |
17.3 寸 |
21.5 寸 |
型产品号 |
SS-1560C |
SS-1700C |
SS-2150CXJ |
显示比例 |
16： 9 |
16:9 |
16:9 |
显示面积 |
344*194 |
383.2*216.2 |
478*270 |
分辨率 |
1920*1080P |
1920*1080P |
1920*1080P |
外形尺寸 |
394*322.5*28 mm |
426.2*343.2*28 |
527*426*28 mm |
四、系统设计
HDMI输出 |
内部电脑HDMI输出 |
触摸功能 |
全新投射式电容屏，10点触摸，支持多点手势； |
显示 |
PC全高清HDMI信号1080P |
PC视频解码 |
1080P 全高清（Full HD) MPEG、H.264 等 |
结构设计 |
铝合金边框，钣金后壳，散热合理 |
系统模块 |
PC、显示、触摸一体，一键开关机 |
五、液晶屏参数
屏类型 |
LED背光液晶屏A规 |
||
最佳分辨率 |
1920*1080P ， 10.1 寸 1920*1200， 17 寸 1280*1024 |
||
亮度 |
250 cd/m2 |
对比度 |
≥1000: 1 |
响应时间 |
1.3/3. 7 ms |
刷新频率 |
60Hz |
色彩总数 |
16.7M (8-bit 2(LVDS)通道低压差分信号) |
||
可视角度 |
89/89/89/89 (Typ.)(CR ≥10)(左/右 / 上/下) |
||
使用寿命 |
> 30000小时 |
||
六、触摸屏参数
触摸技术 |
投射式电容技术（电容触摸屏） |
响应时间 |
|
触摸点数 |
标配10点触摸，可实现放大缩小图片等多点触摸功能 |
触摸有效识别 |
> 1.5mm |
扫描频率 |
200Hz |
扫描精度 |
4096X4096 |
通信方式 |
全速 USB 2.0,3.0 |
理论点击次数 |
5000万次以上 |
工作电流/电压 |
180Ma/DC+5V±5% |
抗光干扰 |
阳光、白炽灯、日光灯等强光变化时正常使用 |
触摸数据输出方式 |
坐标输出 |
表面硬度 |
物理钢化，莫氏7级防爆玻璃 |
操作系统兼容性 |
Windows 7/10/CE/Mac/Android/Linux /XP |
固件 |
可升级 |
驱动 |
免驱，即插即用 |

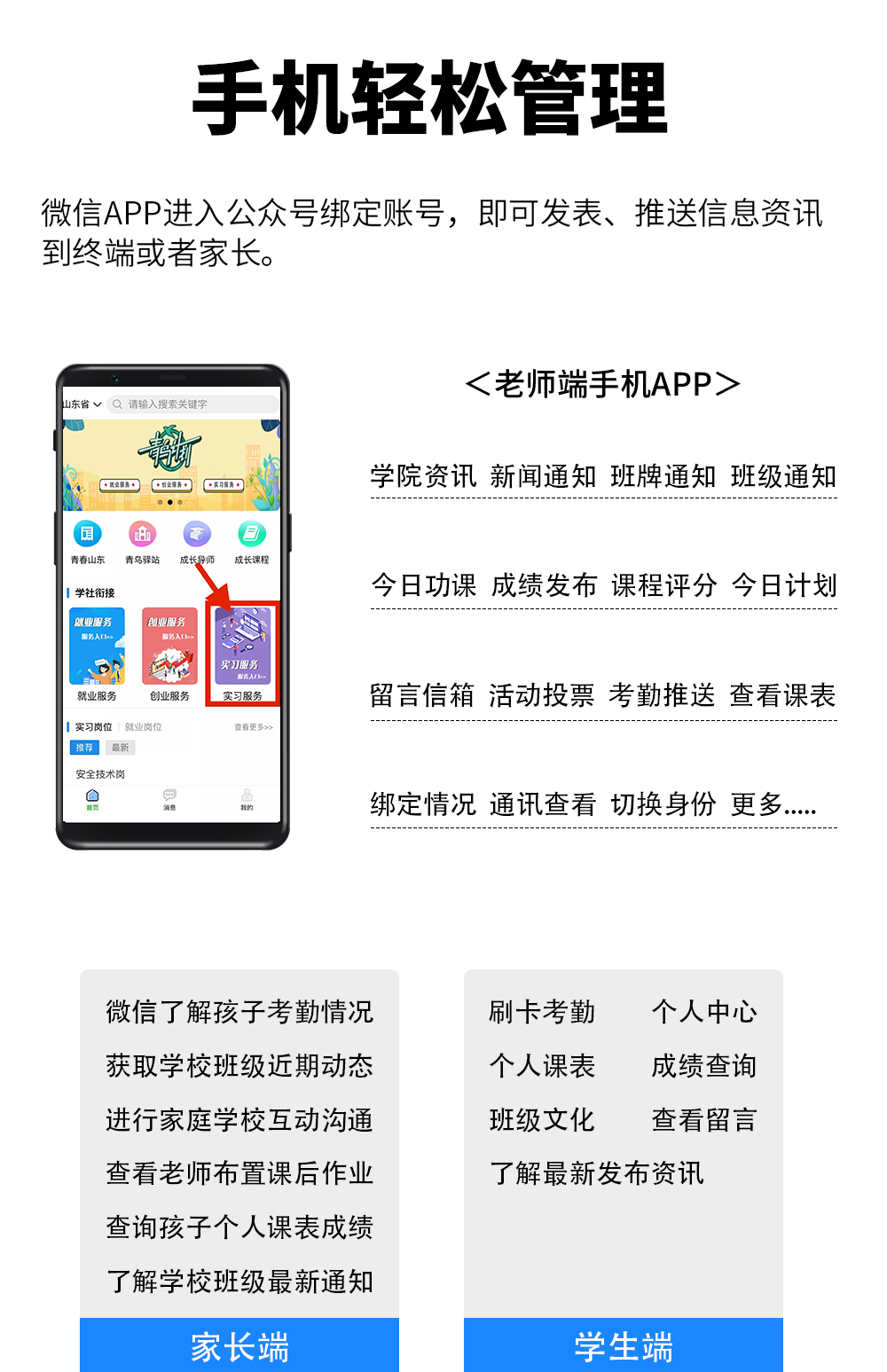

七、班牌系统
1、Android 系统
项目 |
规格 |
|
方案 |
瑞芯微八核RK3368 |
瑞芯微四核RK3288 |
系统版本 |
Android 5.1 (可选 6.0) |
Android 5.1 (可选 4.4) |
CPU类型 |
八核 RK3368 |
四核 RK3288 |
GPU |
ARM Mail 400 MP4 |
ARM Mali-T764MP |
系统内存 |
2G DDR3 |
2G DDR3 |
存储容量 |
8GB |
8GB |
USB2.0 |
2组 |
2组 |
音频耳机输出 |
1组 |
1组 |
LAN (RJ45) |
1组 |
1组 |
WiFi |
有 |
有 |
TF CARD |
1组 |
1组 |
OTG |
1组 |
1组 |
八、读卡器（ RFID）
可选（1）串口刷卡器
项目 |
规格 |
支持协议 |
ISO14443TYPEA |
读写卡距离 |
0--50mm |
支持卡型 |
可读写符合ISO14443TYPEA标准的MIFARE系列卡 |
与计算机接口 |
RS232/TTL |
通讯速率 |
9600bps |
操作系统 |
Windows 98、Me、2K、XP、2003、Vista 和 Linux、Unix、Android |
天线 |
天线一体式 |
工作频率 |
13.56MHz |
工作电压 |
DC5V—24V(可根据客户需求定制低功耗模块，电压在为3.3V) |
卡与读写器通讯速度 |
106Kbit |
工作温度 |
-20°C〜60°C |
相对湿度 |
3 |
